Mini LED作為一種創新的顯示技術，因具有更細膩的顯示效果、更高的亮度、更強的耐用性而備受市場關注。

與傳統的燈珠工藝不同，Mini LED顯示不需要將紅綠藍三色芯片預先組裝成燈珠，而是需要巨量的LED芯片直接放置在基板上。然而，即使都是紅綠藍三色的芯片，相同顏色的芯片在不同晶圓環上的顏色還是會有細微的差異。如果直接按順序放置，則會造成最終顯示效果的色差。因此，在Mini LED的實際生產過程中，為了達到更好的光學效果和光學一致性，需要進行混芯片生產，也就是我們常說的——混固。

所謂混固，就是將大批量承載著同一顏色芯片的晶圓環，放置在一塊基板的不同位置。使得不同晶圓環間的色差在最終顯示效果上得到統一，顯示屏幕也將具有更好的一致性。

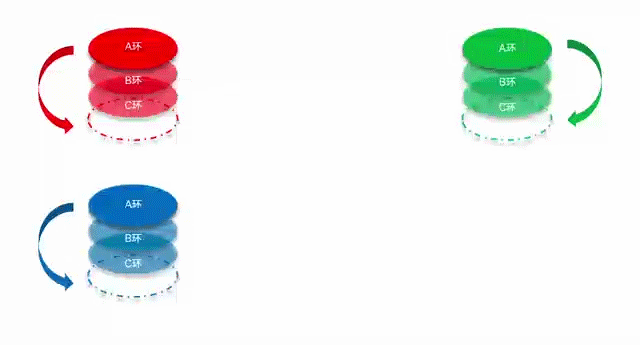

（卓興方案示意圖）

Mini LED的混芯片生產會同時采用多張不同的晶圓環。單位面積內，采用晶圓環一般是采用9張以上，每個顏色3張以實現屏幕顏色一致性的效果。而卓興的技術可以達到同時采用36張晶圓環，每個顏色12張，這意味著，顯示的一致性將大幅度提升。

在混芯片生產時，如果采用傳統單晶固晶法，一次轉移完芯片須更換一張晶圓環，這意味著更換晶圓環的次數，就是實際使用的晶圓環數量的總額，導致?lián)Q環將消耗大量的時間，芯片轉移效率比較低，在一定程度上影響了Mini LED芯片生產效能。

針對Mini LED混芯片生產效率低的問題，卓興首創像素固晶方式，實現一拍三固，即一次性同時固R、G、B三種顏色的三個芯片，也就是一次能夠轉移一整個像素點。在混固時，三張不同顏色的藍膜同時更換。因此，更換藍膜的次數為傳統的單晶固晶法的1/3，從而簡化了固晶工藝流程，具備更高的轉移效率和轉移能力，大幅度提升了Mini LED混芯片生產效率。

作為半導體封裝服務商，創新地提供像素固晶混固整體解決方案，有效破解Mini LED混芯片生產速度的技術難題，能夠大幅度提升生產效率，成為Mini LED像素混固不降速引領者！

               混固不降速，固晶速度60K/h

經過無數測試數據顯示，卓興像素固晶機單工作臺混晶效率達60K/h，一分鐘混固1000顆晶圓。在保證全面提升像素光學一致性、提升良率的前提下，也將生產效率提升到一個新臺階，為Mini LED顯示設備廠商提質增效，加速推動Mini LED技術大規模商用化。

技術升級、降本增效是自動化設備企業的命脈。2023年，Mini LED 顯示屏應用范圍不斷拓寬，拉動半導體器件需求量快速攀升，成本進一步優化。對于Mini LED設備廠商來說，提前布局使用新一代固晶技術，提高M(jìn)ini LED封裝制程的效率和品質，將有助力于企業在未來搶占行業份額。
