技術突破!芯片級印刷機新增三大功能
2026-01-31(107)次瀏覽
在電子制造向小型化、高性能迭代升級的趨勢下,芯片封裝工藝面臨著更高的精度、效率與質量挑戰。卓興半導體的 AS7301 芯片級印刷機,憑借業內獨有的芯上印刷技術和精準定位、高效印刷等核心優勢,已成為高端電子制造場景的關鍵設備。
立足前期成熟的技術積淀,為進一步滿足行業生產需求,AS7301 芯片級印刷機新增三大核心功能,實現了技術突破,完成生產靈活性、穩定性與智能化的全維度進階,為企業降本增效提供有力支撐,助力電子制造產業高質量發展。
這三大核心配置,即兼容料盒與堆疊上料組件、自動加錫功能、AOI 可選配組件,是卓興半導體錨定功率器件封裝生產痛點打造的創新解決方案。配置升級覆蓋 “上料 - 錫膏添加 - 品質檢測” 全生產流程,以靈活適配、智能操作、精準管控三大特性,實現生產流程與產品質量的雙重優化,其應用領域涵蓋大功率二極管、MOS 管、DrMOS、多芯 Clip 等主流功率器件封裝場景。
01雙模靈活上料:告別單一局限,適配多元生產
傳統上料設備功能單一,僅適用于堆疊或料盒其中一種方式,難以兼顧小批量多規格與大批量標準化生產需求,導致企業需增購專用設備、增加成本與空間占用,且生產切換時調試復雜,頻繁影響產線連續運行。

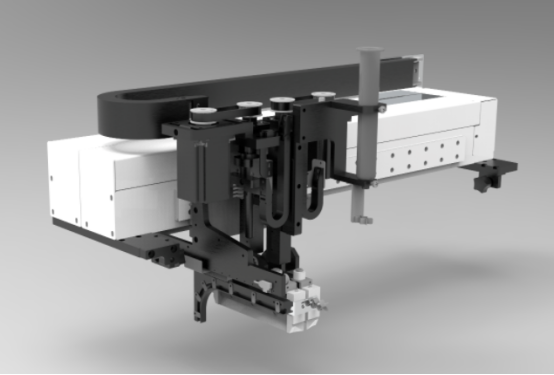

AS7301新增雙模靈活上料系統,采用模塊化設計,實現“一機雙模式”。通過快速更換部件,可靈活適配多規格生產任務,無需額外購置設備,從而達到降本增效。
堆疊上料:適合大批量連續生產,提升堆疊物料處理效率;
料盒上料:適配標準化料盒,便于物料管理與切換。

客戶可根據訂單需求自由切換,實現從研發小批量到規模化生產的無縫銜接,極大增強產線應變能力與設備利用率。
02智能自動加錫:精準控量提質,擺脫人工依賴
錫膏工藝是決定焊接質量的核心制程環節。傳統人工添加方式存在添加精度離散性大、錫膏易氧化、助焊劑揮發性強等固有局限。AS7301全新推出的自動加錫系統,通過智能化閉環控制,實現了工藝過程的精準化與穩定性升級。
精密定量:基于參數自動執行,保障加錫量一致;
動態可控:微量持續供錫,減少錫膏接觸空氣時間;
品質保障:抑制氧化吸濕,保持助焊劑活性,確保焊接可靠;
成本優化:精準控制用量,減少浪費,節約成本;
全程自動:實現加錫流程無人化,整體效率提升。

03AOI組件:全時檢測,數據驅動,閉環質控

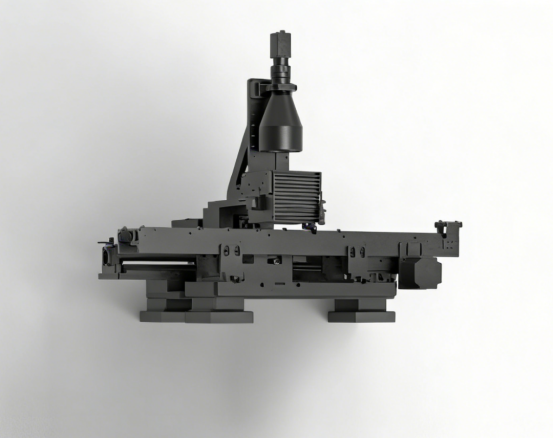

傳統印刷質量依賴人工抽檢,存在效率低、易漏檢、無系統數據支撐等痛點。印刷質量決定后續工藝成敗,AS7301全新集成AOI組件可實現全流程管控,提升品質保障水平,降低質量風險。
精準識別:在線實時檢測膠點面積、位置偏移及形狀完整性;
即時攔截:發現異常立即報警,快速介入阻斷不良品流出;
數據閉環:自動記錄缺陷信息并生成報告,支持與MES系統集成;
工藝優化:基于長期數據積累,反向優化印刷參數,持續提升直通率。

AS7301芯片級印刷機以業內獨家芯上印刷技術為核心,深度整合窄邊印刷高精度貼合、閉環壓力控制膠點均勻、鋼網免調整高效生產優勢,疊加雙模靈活上料、智能自動加錫、AOI 全時檢測三大升級配置,構建起 “核心技術 + 全流程優化”的綜合競爭優勢。憑借高位置精度、及3D臺階印刷的復雜工藝適配能力,全面覆蓋大功率二極管、MOS 管、多芯 Clip 等功率器件的精密封裝場景,精準滿足高端電子制造小型化、高集成度的技術訴求與多芯片高密度互連的復雜封裝需求,同時以穩定性能筑牢品質根基,簡化產線流程、降低操作門檻,為各規模生產提供高效可靠的印刷一體化解決方案。
