隨著工業自動化向柔性化、智能化方向加速演進，設備對IO控制的集成度、擴展靈活性及空間適配性提出了更高要求。傳統脈沖控制方案雖具備高實時性優勢，但其依賴PCI/PCIe板卡的架構模式，拓展時必須要添加新的板卡，因此存在集成度低、硬件成本高、擴展性差、空間占用大等固有局限，已難以適應設備小型化與產線柔性升級的發展趨勢。

在工業自動化系統中，IO（輸入/輸出）控制模塊承擔著基礎而關鍵的角色。作為設備與外部環境交互的核心接口，IO模塊負責采集傳感器、開關等輸入信號，并驅動執行器、指示燈等輸出設備，是自動化設備實現精準控制與穩定運行的基礎硬件載體，其性能與架構直接關系到系統整體的可靠性、效率與升級空間，而EtherCAT（以太網控制自動化技術）的出現，正是破解傳統 IO 控制瓶頸的關鍵 —— 它以創新的實時以太網架構，重新定義了工業自動化中1O模塊的通與擴展方式。

一套EtherCAT IO方案
破解工業現場三大核心痛點

1.破解成本難題：

集成 PHY 模塊，減少外圍器件，直接降低 BOM 成本，讓設備更具價格競爭力;

2.破解布線難題：

簡化高速信號布線路徑，減少干擾源，提升系統整體可靠性，讓產線更穩定、維護更省心;

3.破解空間難題：

單芯片集成 PHY 與控制器，大幅壓縮 PCB 面積，為設備小型化騰出空間，適配更緊湊的產線布局。

模塊核心優勢：

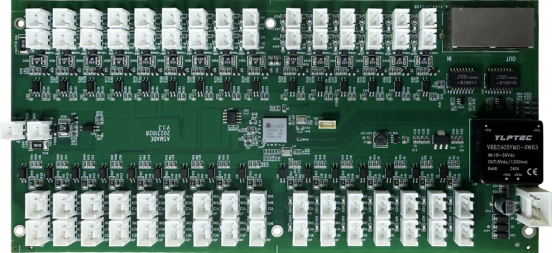

ASCM-3232-E EtherCAT 總線IO控制模塊

◆ 高速通信：

支持EtherCAT，保障數據實時穩定傳輸；

◆ 高效 IO 配置：

32路數字輸入/輸出，每路帶LED指示燈，輸出可直接驅動繼電器；

◆ 安全可靠：

全光耦隔離，24VDC供電防反插，輸出帶過流保護；

◆ 便捷易用：

帶扣多PIN插座，支持即插即用，裝配效率提升6倍以上；

◆ 緊湊設計：

搭配裸露式PCBA設計，體積僅為221*96*25mm，極大節省設備內部安裝空間。

接線方式對比：傳統 vs 革新

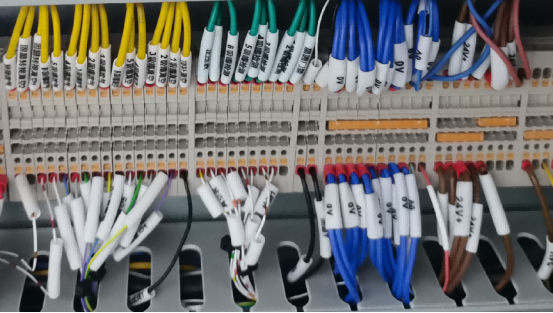

傳統散線壓端分插、成本偏高：

接線端子集中式裝配

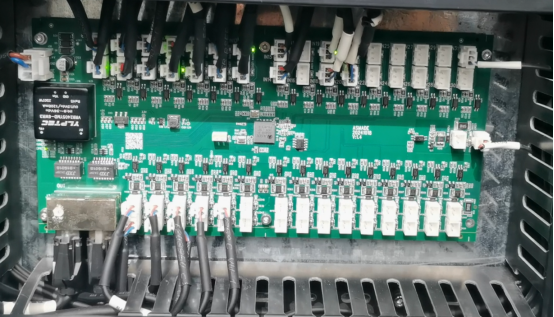

ASCM-3232-E采用帶扣插座，供應商統一壓接，產線直接插拔即可完成裝配：

插拔式裝配

典型應用場景：光電開關接線

以三線式光電開關（GND、VDD、SIGNAL）為例：

傳統方案：需分別接入電源端子與IO端子，接線繁瑣、易出錯；

卓興方案：預壓接帶扣插座，傳感器直插模塊，一步到位，效率提升6倍。
