工業自動化浪潮奔涌向前，設備正朝著更智能、更集成的方向加速演進。作為自動化設備的核心，歷經數十年發展的運動控制系統，正面臨著前所未有的高性能要求。

傳統運動控制方案痛點日益凸顯，無論是脈沖卡還是總線卡，均需依賴PC機作為上位機進行指令交互與界面展示，布局繁瑣、系統集成度低，在穩定性、空間占用及維護便捷性上均有不足，且存在多軸同步偏差、功能擴展受限、實時響應滯后等問題，極大限制了自動化設備的運行效率與協同控制精度。

脈沖卡架構圖

從上圖可以看出，脈沖卡需通過接線盒外接伺服、IO 模塊，布線繁雜，集成度低；

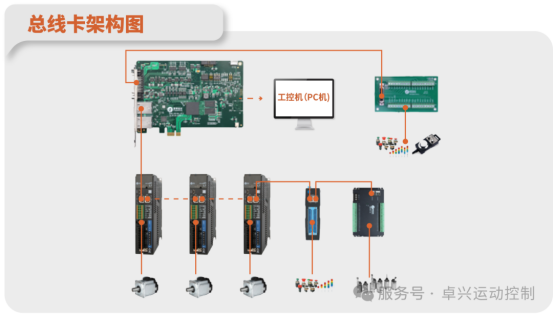

總線卡架構圖

總線卡雖簡化了接線，但仍依賴插卡式布局，硬件擴展受主板接口限制；即便是獨立總線主站控制器，也需通過網線與 PC 交互指令，不僅增加了硬件鏈路，更易在多軸同步、實時響應等核心性能上出現偏差，最終制約了自動化設備的運行效率與協同精度。

01一體化破局

一臺PC，何以兼得實時控制與通用計算？

真正的變革在于集成。實時運動控制一體機應運而生，其最大區別在于——無需任何額外的物理控制卡。

它基于標準的X86架構PC，內部并行運行兩套系統：熟悉的Windows系統負責提供友好的人機界面與上層應用；而一個名為 AsMotion 的硬實時操作系統則專門負責高精度運動控制，并集成了EtherCAT主站功能。

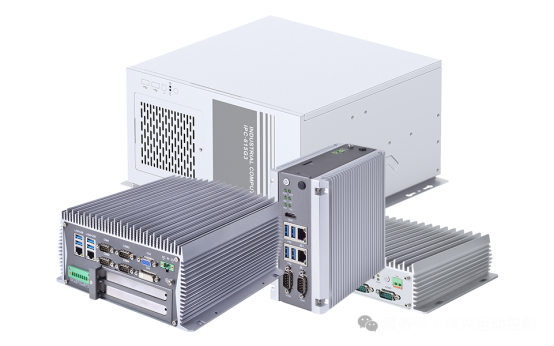

實時運控一體機示意圖

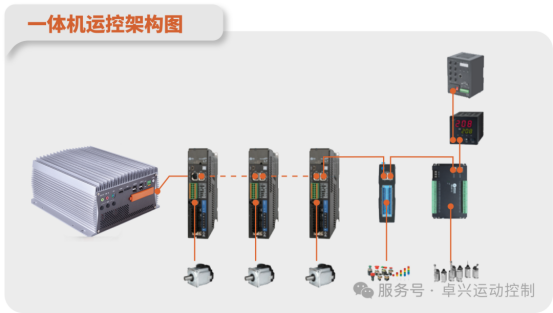

實時運動控制一體機架構圖

在此架構下，用戶僅需通過這臺 PC 的標準網口連接伺服驅動器，即可快速搭建完整的運動控制系統。硬件高度集成，節省設備內部寶貴空間，系統在裝配、運行及運輸過程中的穩定性也因減少外部連接而大幅提升。

02核心技術揭秘

軟硬件協同，實現毫秒級實時響應

關鍵問題在于：一臺運行Windows的通用PC，如何滿足工業運動控制嚴苛的確定性實時要求？

奧秘在于獨特的多內核混合系統架構。如下圖所示，在一臺多核Intel CPU的PC中，我們隔離出1-2個專用物理核心，單獨用于運行AsMotion實時內核；其余核心則完全分配給Windows系統。

一套方案，解鎖四大核心優勢

1.通信提速

實時系統與 Windows 應用通過共享內存交互，速度遠超 PCIe 總線通信；

2.多軸同步

原生支持 64 軸同步控制，徹底消除多卡間的軸同步偏差；

3.開發高效

實時任務采用標準 C 語言編程，比 Basic 更通用、生態更完善；

4.功能集成

AsDevKit 開發包原生整合實時視覺（相機捕獲 / 識別）、多軸軌跡規劃、驅動器動態調參等高級功能，適配復雜場景。

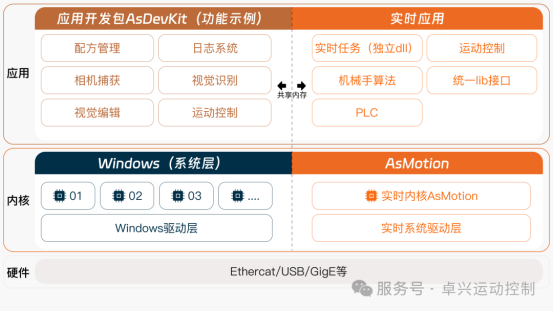

實現的架構圖

核心產品亮點：AsMotion 實時運控系統

①超高實時性：Ethercat 主站同步周期 250μs，獨占CPU運行，直連硬件；

②多軸強控力：支持 64 軸，多軸同步 + 復雜軌跡規劃，覆蓋全場景運控功能；

③靈活擴展：雙主站雙網口，按需設同步周期；軟件升級 / 授權即可擴功能、增軸數；

④高效交互：共享內存通迅提速 API，可與驅動器動態調參；

⑤進階能力：C 語言編程 + 實時視覺，適配高精度工業場景；

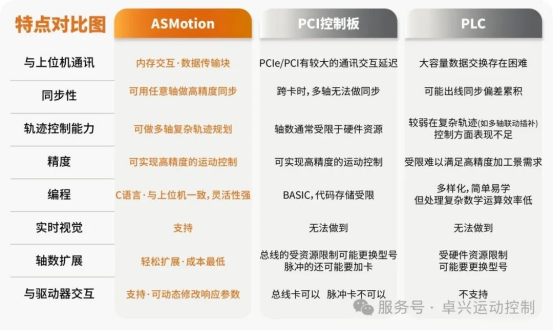

具備的功能

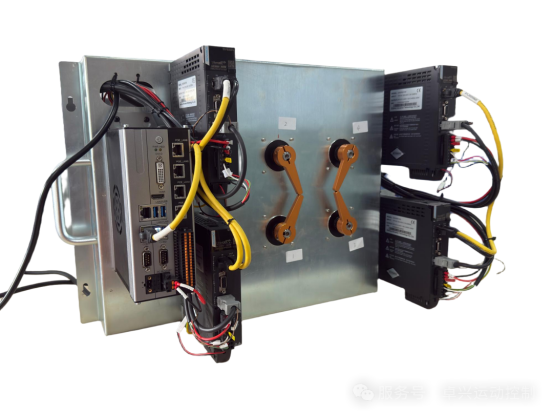

實際應用演示：4 軸防碰撞系統

基于 AsMotion 一體化方案打造的該演示系統，采用 “1 臺運控一體機 + 1 根網線” 的極簡架構，直連4臺匯川伺服驅動器并驅動對應機械擺臂。通過精密電子凸輪曲線規劃，系統實現4個擺臂在有限空間內高速同步、變速無碰撞的協同運動，直觀驗證了其在多軸同步控制、復雜軌跡規劃及實時動態響應方面的核心性能優勢。

深圳市卓興技術有限公司深耕運動控制領域二十余年，我們專注自動化控制技術的研發與應用，積累了豐富的行業實踐經驗。秉持專業務實的理念，聚焦高精密設備核心需求，為客戶提供穩定可靠的運動控制解決方案與核心部件。
